ジムニーのラダーフレームはなぜ壊れないのか？

現代のSUVが快適性や軽量化を求めて乗用車ベースのモノコック構造へ移行する中で、ジムニーは一貫してラダーフレーム構造を採用し続けています。

この工学的選択こそが、ボディへの疲労蓄積を防ぎ、物理的な寿命を飛躍的に延ばす決定的な要因となっています。本稿では、なぜこの「時代遅れ」とも言われる構造が、20年・30万キロという運用を可能にするのか、そのメカニズムを解説します。

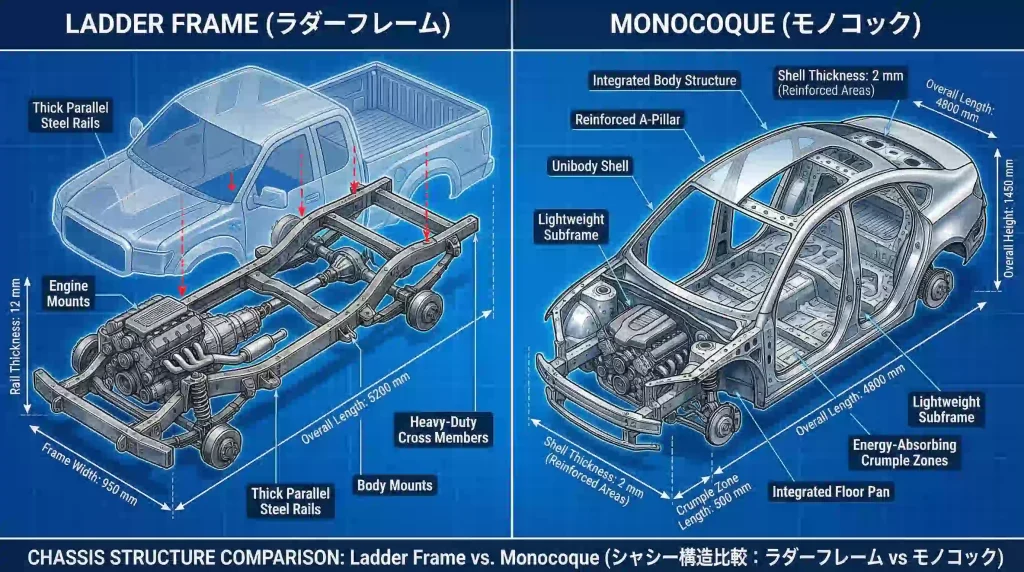

ラダーフレーム構造とモノコック構造の違いとは？

応力遮断によるボディ保護機能

ラダーフレームとは、梯子（ハシゴ）状の鋼鉄製フレームの上に、エンジンやサスペンション、そして居住空間であるボディを架装する「ボディ・オン・フレーム」形式を指します。この構造の最大の利点は、路面からの衝撃やねじれ応力の大部分を、厚みのあるフレームが吸収・負担することにあります。ボディはゴム製のマウントを介してフレームに載っているため、フレームのねじれが直接伝達されることを防ぐ「応力遮断」の効果が働きます。

モノコック構造における疲労寿命の限界

対照的に、一般的な乗用車が採用するモノコック構造では、ボディ全体が外殻として強度を受け持ちます。そのため、走行中の振動や衝撃がボディパネルの結合部（スポット溶接点）に直接的な応力として作用します。長期間の運用を経ると、これらの箇所に金属疲労が蓄積し、ボディの歪みや剛性低下を招きますが、これが一般的な車両の「寿命」の一因となります。

フレームとボディの分離による修復優位性

ジムニーの分離構造は、修復の可能性（Repairability）を劇的に高めています。モノコック車で骨格に損傷を受けると全損と判断されるケースが多いですが、ジムニーの場合、フレームと走行装置が無事であれば、ボディが大きく損傷しても走行機能は維持されます。極端な例では、ボディそのものを載せ替える（ボディスワップ）ことすら構造的に可能です。

物理的衝撃に対する強さ

ラダーフレームは厚い鋼鉄で構成されており、物理的な堅牢さが際立っています。岩場などで下回りを強打した際、モノコック車の薄いメンバー（骨格）では変形してしまうような入力でも、ラダーフレームであれば耐えうる強度を持っています。

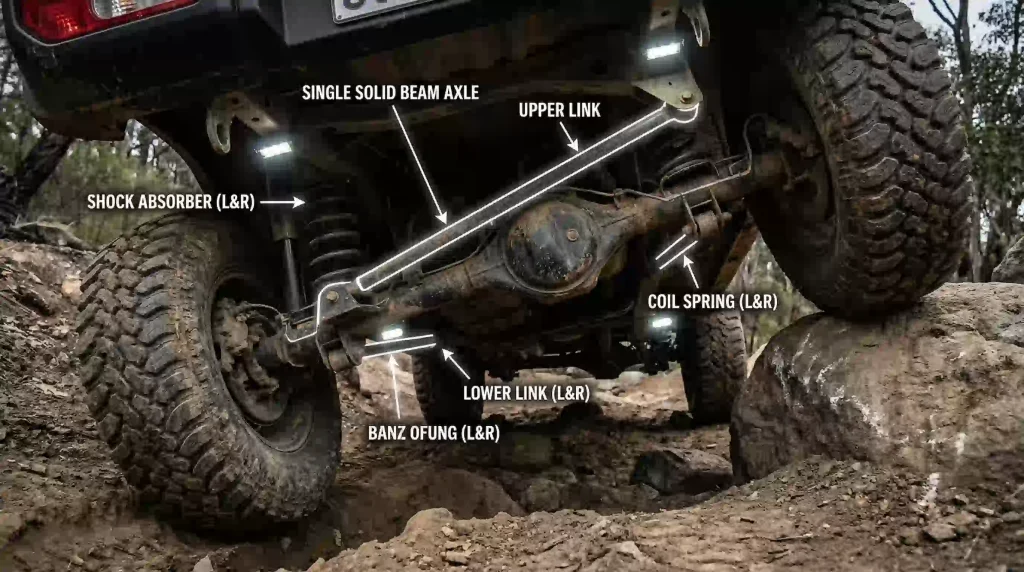

リジッドアクスルサスペンションのメリットとは？

部品点数の少なさと故障リスクの低減

ジムニーが採用する「3リンクリジッドアクスル式サスペンション」は、左右のタイヤが1本の頑丈な車軸（ホーシング）で連結されている構造です。現代の独立懸架式サスペンションは部品点数が多く構造が複雑ですが、リジッドアクスルは部品点数が圧倒的に少なく、故障のリスク要因（Failure Points）が極めて少ないのが特徴です。

ドライブシャフトの保護と耐久性

独立懸架式ではドライブシャフトやロアアームが露出しており、岩場などで変形・破損しやすい弱点があります。一方、リジッドアクスルの場合、重要な駆動軸は鋳鉄や厚肉鋼管でできたホーシングの中に守られています。この物理的な「壊れにくさ」が、過酷な環境下での生存性を担保しています。

メンテナンスとトラブルシューティングの容易さ

構造がシンプルであることは、整備性にも直結します。万が一故障が発生した場合でも、原因の特定が容易であり、複雑な電子制御やリンク機構を持たないため、基本的な工具で修復が可能なケースが多いです。この特性が、高走行距離車両の維持を現実的なものにしています。

誤解されやすい点

「ラダーフレームは乗り心地が悪い」と一般的に評されますが、これは耐久性とのトレードオフの関係にあります。フレームが衝撃を吸収するとはいえ、バネ下重量が重くなるリジッドアクスルは、路面の凹凸を拾いやすい傾向があります。しかし、ボディマウントの適切なメンテナンスにより、不快な振動は軽減可能です。

一般論による補足

世界中の過酷な環境で使用されるクロスカントリー車（ランドクルーザーやGクラスなど）が、依然としてラダーフレームを採用し続けている事実は、この構造が「耐久性」において唯一無二の解であることを示しています。ジムニーはその最小単位として、軽自動車規格の中でこの本格的な構造を実現している稀有な存在です。
